Az ISDB modulátor kalibrálása olyan döntő folyamat, amely biztosítja az eszköz optimális teljesítményének működését, magas színvonalú jeleket biztosítva a digitális televíziós műsorszóráshoz. ISDB modulátor beszállítójaként megértem a megfelelő kalibrálás jelentőségét a műsorszóró iparban. Ebben a blogban végigvezeti Önt az ISDB modulátor kalibrálásának lépéseivel.
Az ISDB modulátor megértése

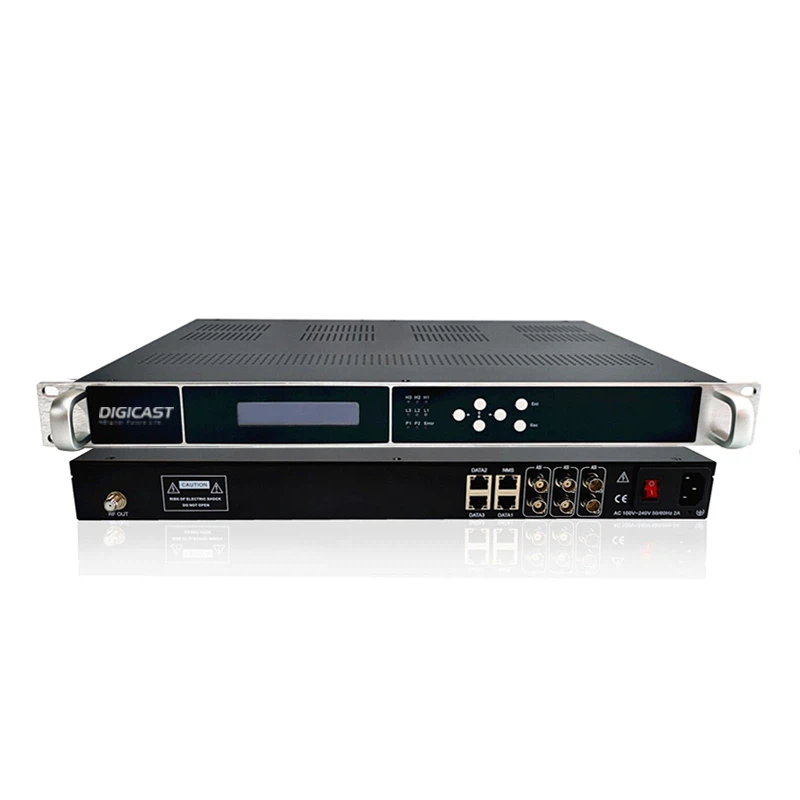

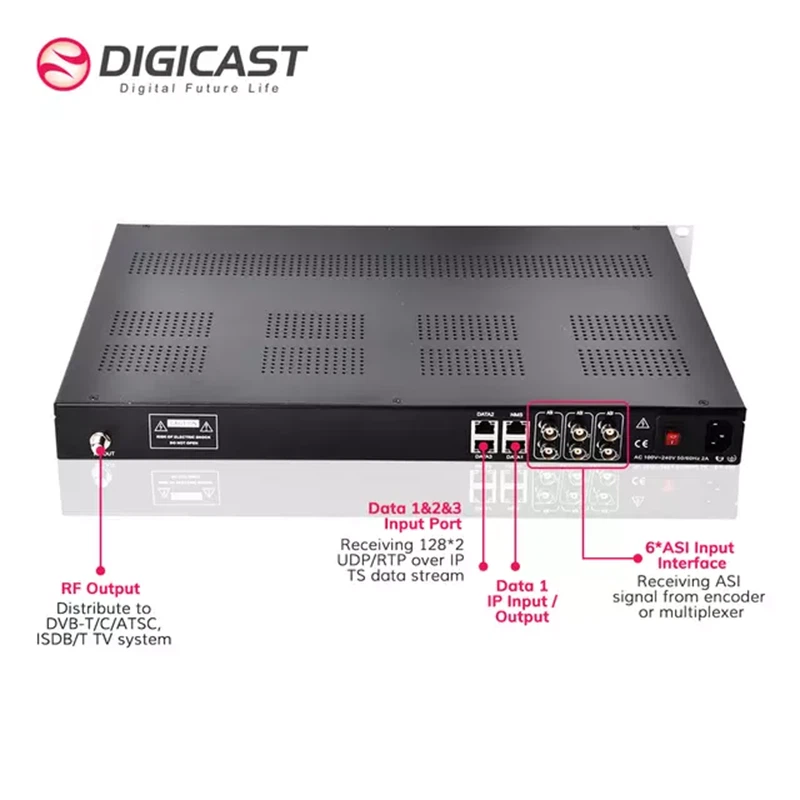

Mielőtt belemerülne a kalibrálási folyamatba, elengedhetetlen megérteni, hogy mi az ISDB modulátor. Az Integrált Services Digital Broadcasting (ISDB) modulátor egy olyan eszköz, amelyet a digitális jelek konvertálására használnak olyan formátumba, amely alkalmas különféle adathordozókra, például földi, műholdas vagy kábelre. AISDB - T modulátorkifejezetten a földi digitális televíziós műsorszóráshoz tervezték. Alapvető szerepet játszik annak biztosításában, hogy a digitális tartalom minimális torzítással és nagy érthetőséggel érje el a nézők képernyőit.
A kalibrációs előkészületek előtti előkészületek
- Gyűjtse össze a szükséges eszközöket: Szüksége lesz egy spektrum analizátorra, egy teljesítménymérőre és egy jelgenerátorra. Ezek az eszközök elengedhetetlenek a modulátor kimeneti paramétereinek pontos méréséhez és beállításához.
- Vizsgálja meg a modulátort: Ellenőrizze a modulátor fizikai állapotát, hogy vannak -e sérülések, laza csatlakozások vagy túlmelegedés. Győződjön meg arról, hogy az összes kábel megfelelően csatlakozik, és hogy az áramellátás stabil.
- Lásd a kézikönyvet: Minden ISDB modulátor felhasználói kézikönyvvel rendelkezik. Ismerje meg magát a gyártó által javasolt konkrét kalibrációs eljárásokkal és paraméterekkel.
Lépés - By - Lépés kalibrációs folyamat
1. Teljesítmény és frekvencia kalibrálás
- Állítsa be a teljesítményszintet: A tápegység segítségével mérje meg a modulátor kimeneti teljesítményét. Állítsa be a modulátor teljesítménybeállításait, hogy megfeleljen a kívánt kimeneti teljesítménynek. Ez a lépés döntő fontosságú, mivel a helytelen teljesítményszintek jelek lebomlásához vagy más csatornákkal való interferenciahoz vezethetnek.
- Ellenőrizze a frekvenciát: Csatlakoztassa a Spectrum analizátort a modulátor kimenetéhez. Ellenőrizze a kimeneti jel frekvenciáját, és hasonlítsa össze a megadott frekvenciával. Ha van eltérés, akkor a modulátor frekvenciabeflexiós vezérléseit használja annak kijavításához.
2. A modulációs pontosság kalibrálása
- Tesztjelek generálása: A jelgenerátor segítségével tesztjeleket készíthet ismert modulációs paraméterekkel, például QPSK, 16QAM vagy 64QAM. Ezek az ISDB műsorszolgáltatásában alkalmazott általános modulációs sémák.
- Mérje meg a modulációs minőséget: Csatlakoztassa a Spectrum analizátort a modulátor kimenetéhez, és elemezze a tesztjeleket. Keressen olyan paramétereket, mint például a hibavektor nagyságát (EVM), amely jelzi a moduláció pontosságát. Állítsa be a modulátor modulációs beállításait az EVM minimalizálása és a pontos moduláció biztosítása érdekében.
3. Hordozó - a zajarány (C/N) kalibrálás
- Szimulálja a zajviszonyokat: Használjon zajgenerátort a szabályozott zaj bevezetéséhez a modulátor bemeneti jelébe. Ez szimulálja a valós - világ körülményeit, ahol a jelet a zaj befolyásolhatja.
- C/N arány mérése: A Spectrum Analyzer segítségével mérje meg a vivő - zaj arányt. Állítsa be a modulátor nyereségét és kiegyenlítési beállításait a C/N arány optimalizálása érdekében. A magas C/N arány biztosítja, hogy a jel tiszta maradjon és mentes legyen az interferenciától még zajos környezetben is.
4. szimbólum- és bit hibaarány (BER) kalibrálás
- Állítsa be a szimbólumértéket: A szimbólumsebesség meghatározza a szimbólumok továbbításának sebességét. Állítsa be a modulátor szimbólumát a műsorszóró rendszer követelményei szerint.
- Mérje meg a BER -t: Használjon BER teszterrel a kimeneti jel bit hibaarányát. Az alacsony Ber azt jelzi, hogy a jel pontosan továbbadódik. Állítsa be a modulátor beállításait a BER minimalizálása érdekében.
UTAZ - Kalibrációs ellenőrzések
- Jelminőségi ellenőrzés: Kalibrálás után végezze el a modulátor kimeneti jelének végső ellenőrzését a Spectrum Analyzer és más vizsgálati berendezések segítségével. Győződjön meg arról, hogy az összes paraméter, például a teljesítmény, a frekvencia, a modulációs pontosság, a C/N arány és a BER, az elfogadható tartományon belül van.
- Hosszú kifejezés stabilitási tesztelés: Figyelje a modulátor teljesítményét egy ideig, hogy biztosítsa a hosszú kifejezés stabilitását. Végezzen el a szükséges módosításokat, ha észreveszi a jelminőség változásait.
A kalibrálás fontossága
Az ISDB modulátor kalibrálása nem csak egy idő folyamat; A sugárzási jel minőségének fenntartásának folyamatos követelménye. Íme néhány ok, amiért a kalibrálás annyira fontos:
- Jelminőség: A megfelelő kalibrálás biztosítja, hogy a jel nagy pontossággal és minimális torzítással kerüljön át, ami tiszta és éles képeket eredményez a nézők képernyőjén.
- Megfelelés: Számos műsorszolgáltatási rendelet megköveteli, hogy az átadott jelek megfeleljenek bizonyos minőségi előírásoknak. A kalibrálás biztosítja, hogy a modulátor megfeleljen ezeknek a szabályoknak.
- Interferencia -megelőzés: A pontos kalibrálás csökkenti a többi csatornával való beavatkozás kockázatát, ami elengedhetetlen a tiszta és hatékony műsorszórási környezethez.
Hibaelhárítás a kalibrálás során
A kalibrációs folyamat során néhány problémát tapasztalhat. Íme néhány gyakori probléma és azok megoldásai:
- Következetlen olvasmányok: Ha a vizsgálati berendezés következetlen olvasmányokat ad, ellenőrizze a modulátor és a tesztberendezés közötti kapcsolatokat. Győződjön meg arról, hogy az összes kábel megfelelően csatlakozik -e, és hogy nincsenek laza csatlakozások.
- Magas EVM vagy BER: Ha a hibavektor nagysága vagy a bit hibaaránya túl magas, ellenőrizze a modulációs beállításokat a modulátoron. Lehet, hogy módosítania kell a nyereséget, az kiegyenlítést vagy más paramétereket a modulációs pontosság javítása érdekében.
- Frekvenciaelhúzás: Ha a kimeneti jel frekvenciája sodródik, akkor ennek oka lehet a modulátor oszcillátorának problémája. Vegye fel a kapcsolatot a gyártóval további segítségért.
Következtetés
Az ISDB modulátor kalibrálása egy összetett, de alapvető folyamat, amely biztosítja az eszköz működését. A blogban vázolt lépéseket követve pontosan kalibrálhatja az ISDB modulátorát, és fenntarthatja a digitális televíziós adások magas színvonalát.
Megbízható ISDB modulátor beszállítójaként elkötelezettek vagyunk azért, hogy magas színvonalú termékeket és technikai támogatást nyújtsunk Önnek. Ha ISDB modulátor vásárlását szeretne vásárolni, vagy további segítségre van szüksége a kalibráláshoz vagy a hibaelhárításhoz, arra ösztönözzük, hogy vegye fel velünk a kapcsolatot egy részletes megbeszélés céljából. Szakértői csapatunk készen áll arra, hogy segítsen megtalálni a műsorszórási igények legjobb megoldásait.
Referenciák
- Az ISDB modulátorok gyártó felhasználói kézikönyvei
- Ipari szabványok és rendeletek a digitális televíziós műsorszórásra
- Műszaki irodalom a jelmodulációról és a kalibrációs technikákról
