Hé! Az EDFA (Erbium -doppedszálas erősítő) erősítők szállítójaként gyakran felteszem a kérdést ezen remek eszközök bemeneti és kimeneti energiaigényeiről. Tehát azt hittem, hogy ezt a blogot írom, hogy mindezt egy egyszerű, egyszerűen - megértsük - megérti az Ön számára.
Kezdjük egy gyors bevezetővel az EDFA erősítőkhöz. Ezek az erősítők rendkívül fontosak az optikai kommunikáció világában. Erbium -adalékolt optikai szálakat használnak az optikai jelek amplifikálására anélkül, hogy először elektromos jelekké kellene konvertálni. Ez teszi őket kulcsfontosságú összetevővé a Long - Haul Fiber - optikai hálózatokban, adatközpontokban és egy egész csomó más alkalmazásban.
Bemeneti teljesítményigény
Az EDFA erősítő bemeneti teljesítménye alapvetően az optikai jel teljesítményszintje, amelyet bead. Most az elfogadható bemeneti teljesítménytartomány az EDFA specifikus modelljétől függően változhat. Általában a legtöbb EDFA erősítő bemeneti teljesítménye valahol - 30 dBm és +5 dBm között fekszik.
Miért számít ez? Nos, ha a bemeneti teljesítmény túl alacsony, akkor az erősítő nem lesz képes elegendő nyereséget biztosítani. Az adalékolt szálban lévő erbium -ionoknak bizonyos mennyiségű bemeneti jelzésre van szükségük, hogy izgatottan és amplifikációjukban elvégezzék a munkájukat. Másrészt, ha a bemeneti teljesítmény túl magas, akkor ez egy olyan jelenséghez vezethet, amelyet nyereség -telítettségnek neveznek. A nyereség telítettségében az erősítő eléri a maximális képességet a jel erősítésére, és minden kiegészítő bemeneti teljesítmény nem eredményezi a kimeneti teljesítmény arányos növekedését. Ehelyett torzulást okozhat az amplifikált jelben.
Tegyük fel például, hogy alacsony teljesítményű optikai jele van egy hosszú távú rost -linkről. Lehet, hogy ez a jel sok erejét elvesztette az átvitel során. Gondoskodni szeretne arról, hogy amikor az EDFA -ba táplálja, akkor a megfelelő bemeneti teljesítménytartományon belül van. Ha ez a tartomány alatt van, akkor előfordulhat, hogy egy előzetes erősítőt kell használnia, vagy be kell állítania a jelforrást az energia növeléséhez.
Néhányunk egy részeEDFA szálas erősítőA modelleket úgy tervezték, hogy egy szélesebb bemeneti teljesítménytartományt kezeljenek. Ez a rugalmasság kiválóan alkalmas különféle típusú optikai rendszerek számára. Függetlenül attól, hogy egy kis méretű helyi hálózattal vagy egy nagy méretű hosszú távú rendszerrel foglalkozik, az erősítőink alkalmazkodhatnak a bemeneti teljesítményszintekhez, amelyekkel dolgozik.
Kimeneti energiaigény
Az EDFA erősítő kimeneti teljesítménye az amplifikált optikai jel teljesítményszintje, amely kijön. A kimeneti energiaigényt általában az optikai rendszer következő szakaszának igényei határozzák meg. Például, ha az amplifikált jelet egy másik hosszú távú rost -linken keresztül küldjük el, akkor nagyobb kimeneti teljesítményre van szüksége annak biztosítása érdekében, hogy a jel jelentős veszteség nélkül haladjon.
A kimeneti teljesítményt általában a DBM -ben adják meg, csakúgy, mint a bemeneti teljesítmény. Az EDFA erősítőknél a közös kimeneti teljesítményszintek +10 dBm és +30 dBM között mozognak. De ez ismét a modell és az alkalmazás függvényében változhat.
Az EDFA erősítő kiválasztásakor elengedhetetlen a szükséges kimeneti teljesítmény megismerése. Ha olyan erősítőt választ, amelynek túl alacsony kimeneti teljesítménye van, akkor a jel lehet, hogy nem elég erős ahhoz, hogy elérje a rendeltetési helyét. Eltévedhet a zajban, vagy túl gyorsan csillapíthatja. Másrészt a túl magas kimeneti teljesítményű erősítő is problémákat okozhat. Túlterhelheti a rendszer következő összetevőjét, például egy vevőt vagy egy osztót.

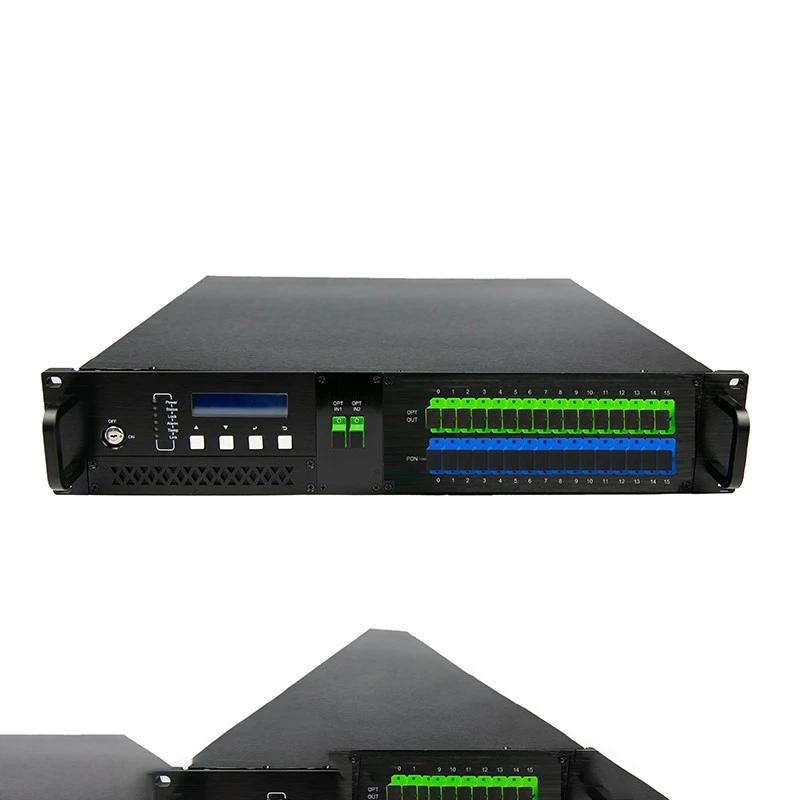

Vegyünk egy igazi világ forgatókönyvet. Szál - optikai hálózatot állít fel egy nagy irodaépülethez. Csatlakoznia kell több padlót és különböző osztályokat. Ki kell számolnia az optikai jelek minden végpontra történő elküldéséhez szükséges kimeneti teljesítményt. A miénk16 port erbium adalékolt szálas erősítőNagyszerű választás lehet ebben a helyzetben. Stabil és állítható kimeneti energiát biztosíthat a hálózat különféle igényeinek kielégítéséhez.
Az energiaigényt befolyásoló tényezők
Számos olyan tényező befolyásolhatja az EDFA erősítő bemeneti és kimeneti teljesítménykövetelményeit. Az egyik fő tényező a rost -optikai kábel hossza. A hosszabb kábelek nagyobb jelveszteséget eredményeznek, ami azt jelenti, hogy nagyobb bemeneti teljesítményre van szükség az EDFA -hoz, és egy nagyobb kimeneti teljesítményre van szükség a távoli veszteség kompenzálásához.
A rost típusa is számít. Különböző típusú optikai szálak eltérő csillapítási tulajdonságokkal rendelkeznek. Például, az egy üzemmódú szálak általában alacsonyabb csillapítással rendelkeznek, mint a multi -módú szálak. Tehát, ha egyetlen módú szálakat használ, akkor lehet, hogy megszabadulhat az alacsonyabb bemeneti és kimeneti teljesítményszintektől, mint a multi -módú szálak.
Az optikai rendszerben lévő alkatrészek száma szintén befolyásolhatja az energiaigényt. Minden alkatrész, mint például a megosztók, a csatlakozók és a csatlakozók, bizonyos mértékű veszteséget eredményez a jelhez. Minél több alkatrész van, annál több energiát kell erősítenie a jelnek, hogy erős maradjon.
Hogyan tudunk segíteni
Mint EDFA erősítő beszállítója, megértjük, hogy minden ügyfél igénye eltérő. Ezért kínálunk számos EDFA erősítőt, különféle bemeneti és kimeneti teljesítmény -specifikációkkal. Függetlenül attól, hogy kicsi vagy méretarányos felhasználó vagy nagy méretű vállalkozás, segíthetünk megtalálni az optikai rendszer megfelelő erősítőjét.
Szakértői csapatunk mindig készen áll arra, hogy segítsen Önnek. Segíthetünk a bemeneti és kimeneti teljesítménykövetelmények kiszámításában az adott alkalmazás alapján. Figyelembe vesszük azokat a tényezőket, mint a rosthossz, a rost típusát és a rendszer alkatrészeinek számát.
Ha nem biztos benne, hogy melyik erősítő a legmegfelelőbb az Ön számára, csak lépjen hozzánk. Biztosíthatunk Önnek részletes termékinformációkat, és akár termékmintákat is kínálhatunk a teszteléshez. Gondoskodni szeretnénk, hogy a lehető legtöbbet hozza ki az EDFA erősítőjéből, és hogy az optikai rendszer zökkenőmentesen fut.
Következtetés
Az EDFA erősítő bemeneti és kimeneti teljesítményigényének megértése elengedhetetlen az optikai rendszer megfelelő működéséhez. A bemeneti teljesítménynek egy bizonyos tartományon belül kell lennie a hatékony erősítés biztosítása érdekében a nyereség telítettsége nélkül, és a kimeneti teljesítménynek meg kell felelnie a rendszer következő szakaszának igényeinek.
Mint EDFA erősítő beszállítója, elkötelezettek vagyunk a magas színvonalú erősítők biztosításában, amelyek megfelelnek az energiaigények széles skálájának. Ha egy EDFA erősítő piacán vagy, ne habozzon kapcsolatba lépni velünk. Azért vagyunk itt, hogy segítsünk Önnek beszerzési igényeiben, és biztosítsa, hogy a lehető legjobb megoldást kapja az optikai hálózathoz.
Referenciák
- Agrawal, GP (2002). Szálas - optikai kommunikációs rendszerek. Wiley.
- Senior, JM (1992). Optikai szálak kommunikációja: alapelvek és gyakorlat. Prentice Hall.
