Mint az analóg modulátorok vezető szállítója, első kézből tanúja voltam annak a kritikus szerepnek, amelyet ezek az eszközök játszanak a modern kommunikációs rendszerekben. Az analóg modulátorok olyan alapvető alkatrészek, amelyek az alacsony frekvenciájú bázissáv jeleket nagy frekvenciájú hordozójelekké alakítják, lehetővé téve az információk hatékony továbbítását a különböző közegekben. Ugyanakkor, mint minden technológia, az analóg modulátorok hajlamosak olyan túlterhelésre, amely jelentősen befolyásolhatja teljesítményüket. Ebben a blogban belemerülem ezeknek a túlterhelési problémáknak, okaiknak, effektusoknak és potenciális megoldásoknak a természetébe.
Az analóg modulátorok megértése
Mielőtt feltárnánk a túlterhelési problémákat, röviden értjük meg, mi az analóg modulátorok. Az analóg modulátorok a magas frekvenciavállaló -jel (például amplitúdó, frekvencia vagy fázis) egy vagy több tulajdonságának az alapelve alapján működnek, az alacsony frekvenciasávos jelben szereplő információkkal összhangban. Ez a modulációs folyamat lehetővé teszi az alapsáv jelet, amely audio, video- vagy egyéb adatokat hordozhatja nagy távolságokon keresztül rádióhullámok, kábelek vagy más átviteli táptalajok segítségével.

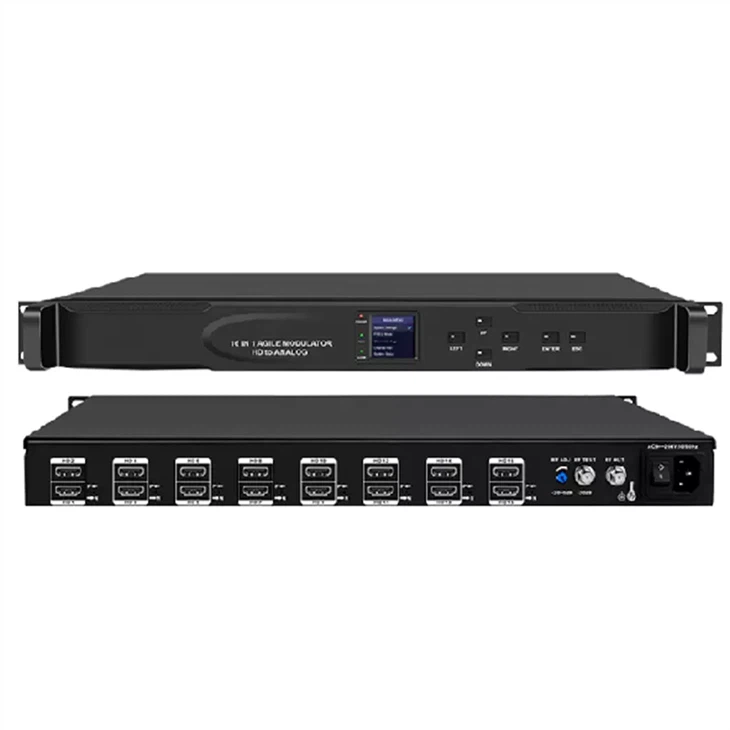

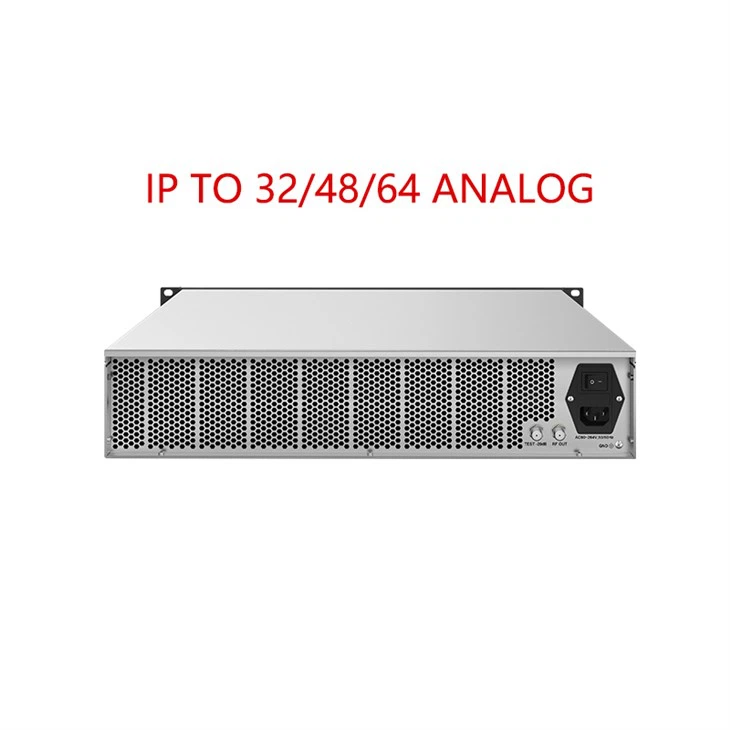

Különböző típusú analóg modulátorok állnak rendelkezésre, mindegyik saját egyedi alkalmazásával. Például a miHDMI - RF analóg TV -adóÚgy tervezték, hogy a HDMI jeleket RF jelekké alakítsák, lehetővé téve a nagy definíciós videotartalom továbbítását a hagyományos analóg TV -hálózatokon. Egy másik példa aIP - analóg modulátor, amely lehetővé teszi az IP -alapú digitális jelek analóg jelekké történő átalakítását a Legacy analóg rendszerekkel való kompatibilitás érdekében. És a miIP - analóg NTSC PAL modulátorkifejezetten az NTSC és a PAL szabványok támogatására van kialakítva, rugalmasságot biztosítva a globális alkalmazásokhoz.
Túlterhelés problémák az analóg modulátorokban
A túlterhelés meghatározása és típusai
A túlterhelés analóg modulátorban akkor fordul elő, amikor a bemeneti jel meghaladja az eszköz tervezett működési tartományát. A túlterhelésnek két fő típusa van: az amplitúdó túlterhelése és a frekvencia túlterhelése.
Az amplitúdó túlterhelése akkor fordul elő, amikor a bemeneti alapsáv jel amplitúdója túl nagy. Az amplitúdóban - modulált (AM) rendszerekben, például ha az alapsáv jel csúcs amplitúdója meghalad egy bizonyos küszöböt, akkor a modulátor nem biztos, hogy képes pontosan ábrázolni a vivő jelét. Ez a modulált jel torzulásához vezethet, ami rossz minőségű átvitelt eredményez.
A frekvencia túlterhelése viszont akkor fordul elő, amikor a bemeneti jel frekvenciatartalma kívül esik a modulátor frekvenciaválasztartományán. Az analóg modulátorok korlátozott sávszélességgel rendelkeznek, amelyen belül hatékonyan működhetnek. Ha a bemeneti jel a modulátor felső - küszöbfrekvenciájánál magasabb frekvenciákat tartalmaz, vagy az alsó -küszöbfrekvenciánál alacsonyabb, akkor a modulátor nem tudja megfelelően modulálni a hordozó jelét, ami jelveszteséghez vagy torzításhoz vezet.
A túlterhelés okai
Számos olyan tényező okozhat túlterhelést az analóg modulátorokban. Az egyik általános ok a nem megfelelő jel kondicionálás. Ha a bemeneti jelet nem szűrik vagy amplifikálják, mielőtt eléri a modulátort, akkor nem kívánt zajt tartalmazhat, vagy túl magas amplitúdóval rendelkezik. Például egy olyan rendszerben, ahol több jelet kombinálnak a moduláció előtt, ha a jeleket nem kell alaposan beállítani az amplitúdó és a frekvencia szempontjából, a kombinált jel meghaladhatja a modulátor kapacitását.
Egy másik ok a bemeneti jel jellemzőinek változása. Egyes alkalmazásokban a bemeneti jel amplitúdóban vagy frekvenciánként változhat az idő múlásával. Például egy vezeték nélküli kommunikációs rendszerben a vett jel erőssége ingadozhat olyan tényezők miatt, mint például az adótól való távolság, az interferencia vagy a multipath elhalványulás. Ha a modulátor nem úgy van kialakítva, hogy kezelje ezeket a variációkat, akkor túlterhelést tapasztalhat.
Ezenkívül a komponensek lebomlása túlterhelési problémákhoz is vezethet. Az idő múlásával a modulátor belső alkatrészeinek, például erősítők és szűrők teljesítménye lebomlik. Ez csökkentheti a modulátor képességét a bemeneti jelek kezelésére a megadott tartományában, növelve a túlterhelés valószínűségét.
A túlterhelés hatása
A túlterhelés hatása az analóg modulátorokban messze lehet. Az egyik legnyilvánvalóbb hatás a jel torzulása. Mint korábban említettük, amikor a bemeneti jel meghaladja a modulátor működési tartományát, a modulált jel nem feltétlenül képviseli az eredeti alapsáv jelet. Ennek eredményeként rossz audio vagy video minőséget lehet eredményezni, ami megnehezíti a véget - a felhasználó az átadott információk fogadását és értelmezését.
A túlterhelés a kimeneti jelben megnövekedett zajhoz is vezethet. A modulátor túlterhelésekor további zajt okozhat az összetevőinek nem lineáris viselkedése miatt. Ez a zaj zavarhatja a kívánt jelet, tovább rontva a kommunikációs rendszer általános teljesítményét.
Bizonyos esetekben a túlterhelés magának a modulátornak károsíthatja. A túlzott bemeneti jelek túlhevíthetik a modulátor alkatrészeit, ami tartós károsodást eredményez. Ez nemcsak a modulátor elvesztését eredményezi, hanem költséges javításokat vagy pótlásokat is igényel, amelyek megzavarhatják a kommunikációs rendszer normál működését.
A túlterhelés problémáinak megoldásai
Jelkondicionálás
Az analóg modulátorok túlterhelésének egyik leghatékonyabb módja a megfelelő jelkondicionálás révén. Ez magában foglalja a bemeneti jel szűrését a nem kívánt zaj eltávolításához, valamint amplitúdójának és frekvencia jellemzőinek beállításához. Például egy alacsony átmérőjű szűrő használható a nagy frekvenciájú zaj eltávolítására a bemeneti jelből, míg az erősítő használható a jel amplitúdójának beállításához olyan szintre, amely a modulátor működési tartományában található.
Automatikus nyereségvezérlés (AGC)
Az automatikus nyereségvezérlés egy másik fontos módszer a túlterhelés megelőzésére. Az AGC áramkör folyamatosan figyeli a bemeneti jel amplitúdóját, és ennek megfelelően beállítja az erősítő erősítőjének nyereségét. Ha a bemeneti jel amplitúdója növekszik, az AGC áramkör csökkenti a nyereséget a túlterhelés megakadályozása érdekében. Ezzel szemben, ha a bemeneti jel amplitúdója csökken, az AGC áramkör növeli a nyereséget az állandó kimeneti szint fenntartása érdekében.
Tervezési fejlesztések
A modulátorgyártók tervezési fejlesztéseket is végezhetnek, hogy javítsák az eszköz túlterhelés kezelésének képességét. Ez magában foglalhatja a nagyobb teljesítményű és jobb linearitású alkatrészeket. Ezenkívül fejlett modulációs technikákat lehet alkalmazni a modulátor dinamikus tartományának növelésére, lehetővé téve a bemeneti jel amplitúdóinak és frekvenciáinak szélesebb körének kezelését.
Következtetés
Az analóg modulátorok túlterhelési problémái jelentős aggodalomra adnak okot, amely káros hatással lehet a kommunikációs rendszerek teljesítményére. Az analóg modulátorok szállítójaként megértjük, hogy fontosak ezeknek a kérdéseknek a kezelése érdekében termékeink megbízhatóságának és minőségének biztosítása érdekében. A megfelelő jelkondicionálás megvalósításával, olyan technikákkal, mint az automatikus nyereségvezérlés és a tervezés javításával, minimalizálhatjuk a túlterhelés kockázatát, és nagy teljesítményű analóg modulátorokat biztosíthatunk ügyfeleinknek.
Ha túlterhelési problémákkal szembesül az analóg modulátor rendszereiben, vagy olyan magas színvonalú analóg modulátorokat keres, amelyek a bemeneti jelek széles skáláját képesek kezelni, szeretnénk hallani rólad. Vegye fel velünk a kapcsolatot, hogy megvitassa az Ön konkrét követelményeit, és vizsgálja meg, hogy termékeink hogyan tudják megfelelni az Ön igényeinek. Szakértői csapatunk készen áll arra, hogy segítsen Önnek a kommunikációs rendszerek legjobb megoldásainak megtalálásában.
Referenciák
- Smith, J. (2018). Az analóg moduláció alapjai. Kiadó X.
- Johnson, A. (2020). Túlterhelési jelenségek a kommunikációs rendszerekben. Journal of Communication Technology, 45 (2), 123 - 135.
- Brown, C. (2019). A jel kondicionálási technikái analóg modulátorokhoz. IEEE tranzakciók a jelfeldolgozásról, 32 (4), 210 - 221.
