RF modulátor szállítóként gyakran kérdeznek tőlem, hogy milyen frekvenciákat támogatnak ezek az eszközök. Ez döntő kérdés, különösen azok számára, akik megbízható és hatékony audiovizuális vagy kommunikációs rendszert szeretnének felállítani. Ebben a blogban lebontom azokat a frekvenciatartományokat, amelyeket az RF modulátorok általában kezelnek, és hogyan segíthet ez a tudás az Ön igényeinek megfelelő választásban.
Az RF modulátorok alapjainak megismerése
Mielőtt belemerülnénk a frekvenciákba, nézzük meg gyorsan, mit csinál egy RF modulátor. Az RF modulátor audio- és videojelet vesz (például videomagnóból, DVD-lejátszóból vagy játékkonzolból), és átalakítja azt rádiófrekvenciás (RF) jellé. Ezt az RF jelet ezután koaxiális kábelen továbbíthatja, és felveheti egy TV-n vagy rádióvevőn.
Közös frekvenciatartományok
Az RF modulátor frekvenciatámogatása típusától és felhasználásától függően széles skálán változhat.
VHF frekvenciák
Az RF modulátorok által támogatott egyik leggyakoribb frekvenciasáv a Very High Frequency (VHF) sáv. A VHF frekvenciák 30 MHz és 300 MHz között vannak. A TV-műsorszórás kapcsán a VHF-sáv két alsávra oszlik: alacsony VHF-re (2-6 csatorna, kb. 54-88 MHz) és magas VHF-re (7-13. csatorna, 174-216 MHz körül).
Sok régebbi RF modulátort úgy terveztek, hogy VHF tartományban adjon ki jeleket. Ennek az az oka, hogy a régebbi tévéket elsősorban VHF jelek vételére hangolták. Például, ha van egy régi videomagnója, és egy régi stílusú TV-hez szeretné csatlakoztatni, akkor egy VHF-képes RF modulátor elvégzi a feladatot. A videomagnó audio- és videojeleit VHF-jellé alakítja, amelyet a TV egy adott csatornán képes felvenni.
UHF frekvenciák
Az Ultra High Frequency (UHF) egy másik fontos frekvenciasáv az RF modulátorok számára. Az UHF-frekvenciák 300 MHz-től 3 GHz-ig terjednek. A TV-műsorszórásban az UHF-csatornák a 14-es csatornától a 83-as csatornáig terjednek, jellemzően 470 MHz és 890 MHz közötti frekvenciákkal.
A modern RF modulátorok gyakran támogatják az UHF frekvenciákat. Ennek az az oka, hogy az újabb TV-k jobban fel vannak szerelve az UHF jelek vételére, és az UHF számos előnnyel rendelkezik a VHF-hez képest. Az UHF jelek több adatot képesek szállítani, ami jobb kép- és hangminőséget jelent. Emellett általában kevesebb interferenciát okoznak, különösen városi területeken, ahol sok elektronikus eszköz található.
Ha otthoni szórakoztató rendszert állít fel újabb komponensekkel, az UHF-képes RF modulátor valószínűleg jobb választás. Ez biztosítja, hogy a lehető legjobb minőséget érje el, amikor audio- és videojeleket továbbít a TV-re.
Egyéb frekvenciasávok
Egyes RF modulátorokat úgy terveztek, hogy más frekvenciasávokat is támogassanak. Például vannak olyan RF modulátorok, amelyek az FM rádiófrekvenciás tartományban (88-108 MHz) működnek. Ezek akkor hasznosak, ha hangjeleket szeretne továbbítani egy FM rádióvevőre. Egy ilyen modulátor segítségével zenét játszhat le telefonjáról vagy médialejátszóról autórádión vagy otthoni FM rádión.
Vannak olyan RF modulátorok is, amelyek támogatják a vezeték nélküli kommunikációs rendszerekben használt frekvenciákat, például a 2,4 GHz-es vagy az 5 GHz-es sávban. Ezeket általában Wi-Fi és Bluetooth eszközökben használják. Az ilyen típusú RF modulátorok azonban speciálisabbak, és jellemzően meghatározott alkalmazásokban használatosak, például vezeték nélküli hang- vagy videoátvitelben rövid távolságokon.
Az RF modulátorok típusai és frekvenciatámogatásuk
Vessünk egy pillantást a különböző típusú RF modulátorokra, és hogyan változik a frekvenciatámogatásuk.

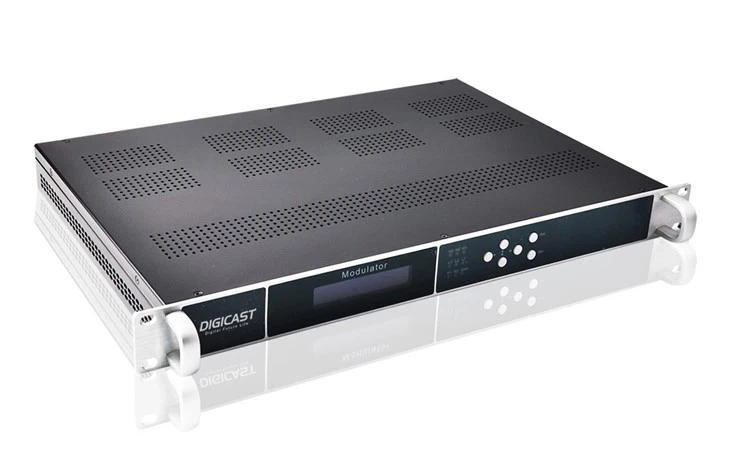

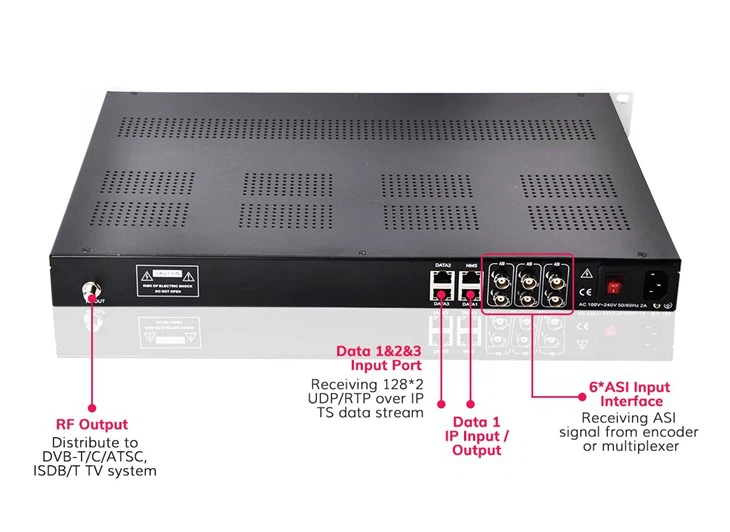

Digitális TV modulátor
A digitális TV-modulátorokat arra tervezték, hogy a digitális audio- és videojeleket RF jelekké alakítsák át átvitel céljából. Ezek a modulátorok általában támogatják mind a VHF, mind az UHF frekvenciákat. Gyakran használják professzionális műsorszórási beállításokban, kábeltévé-rendszerekben és digitális jelzőtáblákban.
A digitális TV-modulátor képes kezelni a nagy felbontású (HD) és még az ultranagy felbontású (UHD) jeleket is. A frekvencia széles skáláját kell támogatnia, hogy biztosítsa a kompatibilitást a világ különböző TV-készülékeivel és műsorszórási szabványaival.
DVB modulátor
A DVB (Digital Video Broadcasting) modulátorok olyan digitális modulátorok, amelyek követik a DVB szabványokat. Ezeket a szabványokat széles körben használják Európában, Ázsiában és Afrikában a digitális TV-műsorszórásban. A DVB-modulátorok jellemzően támogatják az UHF-frekvenciákat, mivel a legtöbb DVB-alapú TV-adás az UHF-sávban kerül továbbításra.
Nagyon precízek a frekvenciamoduláció és a jelkódolás tekintetében, biztosítva a kiváló minőségű digitális átvitelt. Ha olyan területen tartózkodik, ahol DVB szabványokat használ a TV-műsorszóráshoz, a DVB-modulátor nagyszerű választás a digitális audio- és videoátviteli igényeihez.
RF videó modulátor
Az RF videó modulátorok általánosabb célú eszközök. Használhatók analóg vagy digitális videojelek RF jelekké alakítására. Ezek a modulátorok számos frekvenciát támogatnak, beleértve a VHF-et és az UHF-et is.
Általában otthoni beállításoknál használják, például DVD-lejátszó vagy játékkonzol TV-hez való csatlakoztatásakor. Az RF videomodulátor rugalmasságot biztosít a kimeneti frekvencia kiválasztásához a TV hangolási képességei alapján.
Frekvenciatámogatást befolyásoló tényezők
Számos tényező befolyásolhatja az RF modulátor frekvenciatámogatását.
Tervezés és cél
Az RF modulátor tervezése és rendeltetése nagy szerepet játszik. Egy adott alkalmazásra tervezett modulátor, például egy professzionális műsorszórási beállítás, eltérő frekvenciakövetelményekkel rendelkezik, mint az otthoni használatra szánt modulátoroknak. Előfordulhat, hogy a professzionális modulátoroknak szélesebb frekvenciatartományt kell támogatniuk, és pontosabb frekvenciaszabályozással kell rendelkezniük.
Kompatibilitás
A rendszer többi eszközével való kompatibilitás is fontos. Ha RF modulátort használ egy régi TV-készülékhez való csatlakozáshoz, annak támogatnia kell a TV által fogható frekvenciákat. Másrészt, ha egy modern otthoni szórakoztató rendszerben használja okostévével, akkor képesnek kell lennie arra, hogy a TV által preferált frekvenciákon továbbítsa a jeleket.
Szabályozási követelmények
A különböző régiók szabályozási követelményei szintén hatással lehetnek a frekvenciatámogatásra. A különböző országokban eltérő szabályok vonatkoznak a rádiófrekvenciák műsorszórási és egyéb célú felhasználására. Az RF modulátornak meg kell felelnie ezeknek az előírásoknak, hogy egy adott területen legálisan használható legyen.
A megfelelő RF modulátor kiválasztása a frekvencia alapján
Az RF modulátor kiválasztásakor alapvetően figyelembe kell venni a rendszer frekvenciakövetelményeit.
Ha van egy régi TV-je, amely csak VHF jeleket vesz, akkor elegendő egy VHF - csak RF modulátor. Ha azonban van egy újabb TV-je, amely VHF és UHF jeleket is képes fogadni, a mindkét frekvenciasávot támogató modulátor nagyobb rugalmasságot biztosít.
Ha az RF modulátort digitális hang- és képátvitelre tervezi használni, különösen professzionális vagy kereskedelmi környezetben, akkor elengedhetetlen egy olyan digitális TV-modulátor vagy DVB-modulátor, amely támogatja a megfelelő frekvenciákat és digitális szabványokat.
Következtetés
Összefoglalva, az RF modulátor frekvenciatámogatása kulcsfontosságú tényező, amelyet figyelembe kell venni egy audio-vizuális vagy kommunikációs rendszer felállításakor. Az RF modulátorok a frekvencia széles skáláját támogatják, beleértve a VHF-et, UHF-et, FM-et, és még a vezeték nélküli kommunikációban használt frekvenciákat is.
RF modulátorok szállítójaként számos terméket tudok kínálni különböző frekvenciaképességekkel, hogy megfeleljen az Ön egyedi igényeinek. Akár egyszerű RF videomodulátort keres otthoni használatra, akár professzionális minőségű digitális TV-modulátort, mi mindent megtalál.
Ha RF modulátor vásárlása iránt érdeklődik, vagy kérdése van a frekvencia támogatással és az Ön számára megfelelő termékkel kapcsolatban, ne habozzon kapcsolatba lépni. Azért vagyunk itt, hogy segítsünk Önnek kiválasztani a rendszeréhez legjobban illőt.
Hivatkozások
- F. William Sarles "Televíziós technológiai kézikönyve".
- Chris Bowick "RF áramkör tervezése".
